GDB-Y摆线齿轮泵

GDB-Y摆线齿轮泵

产品的图片属性及价格仅供参考,详情请QQ或来电咨询!手机:13914423342(微信同号), 固定电话:0523-87893614,QQ邮箱:1325534434@QQ.com, 图文传真:0523-87893614。

技术规格

型号 摆线齿轮油泵 电动机
公称
压力
MPa 安全阀
调定压力
MPa 型号 流量L/min 吸入高度
mm 型号 功率KW 转速r/min
GDB-6.3Y 1 0.63 GDB-6.3Y 6.3 750 Y802-4 0.75 1390
GDB-10Y GDB-10Y 10
6.3 Y90S-6 910
GDB-16Y GDB-16Y 16 Y90S-4 1.1 1400
10 Y90S-6 0.75 910
GDB-25Y GDB-25Y 25 Y90S-4 1.1 1400
16 Y90L-6 910
GDB-40Y GDB-40Y 40 Y100L1-4 2.2 1420
25 Y100L-6 1.5 940
GDB-63Y GDB-63Y 63 Y100L1-4 2.2 1440
40 Y112M-6 940
GDB-100Y GDB-100Y 100 Y112M-4 4 1440
63 Y112M-6 2.2 940
GDB-125Y GDB-125Y 125 Y132S-4 5.5 1440
GDB-160Y GDB-160Y 160
100 Y132M1-6
960
GDB-200Y GDB-200Y 200 Y132S-4 5.5 1440
125 Y132M1-6 4 960
GDB-250Y GDB-250Y 250 Y132M-4 7.5 1440
160 Y132M2-6 5.5 960

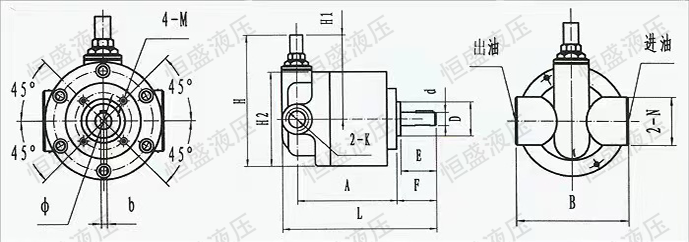

GDB6.3Y-GDB25Y外形尺寸图

外形尺寸
型号 外形尺寸
A B E F H H1 H2 L D d φ b M K N
GDB-6.3Y 95 100 25 30 131 84 φ94 φ140 φ35
(f9) φ12
(f7) 50 4 M6 G1/2" 30
GDB-10Y
GDB-16Y 110 126 32 37 170 105 φ120 φ172 φ50
(f9) φ16
(f7) 65 5 M8 G1" 45
GDB-25Y

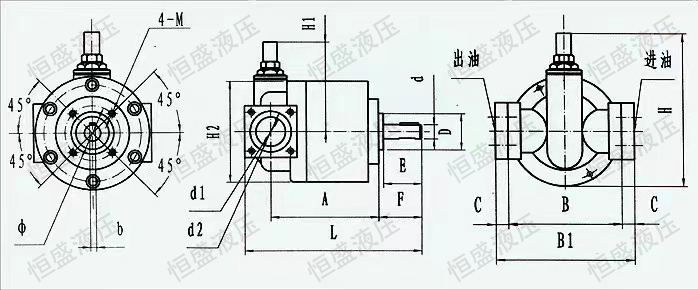

型号 进油口 出油口 外形尺寸
d1 d2 d1 d2 A B B1 C E F H H1 H2 L D d φ b m
GDB-40Y 40 52 32 43 166 160 204 22 59 66 215 138 155 272 φ58
(f7) φ22
(h7) 75 8 10
GDB-63Y
GDB-100Y 50 65 40 52
GDB-125Y 65 77 50 65 177 190 250 30 63 72 254 162 185 307 φ100
(f7) φ30
(h7) 125 12
GDB-160Y
GDB-200Y 80 92 65 77 209 190 339
GDB-250Y
